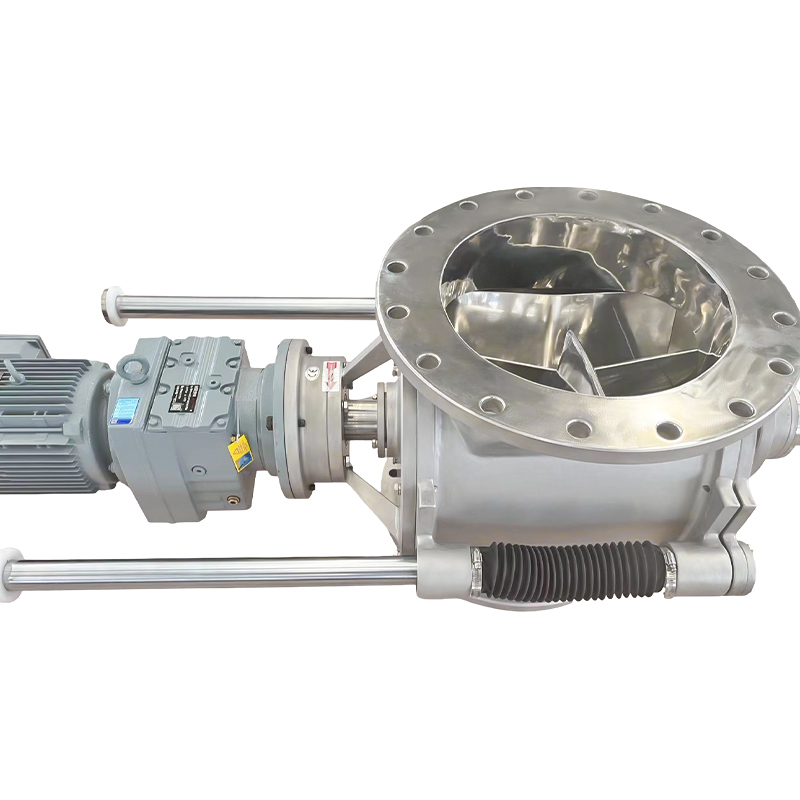

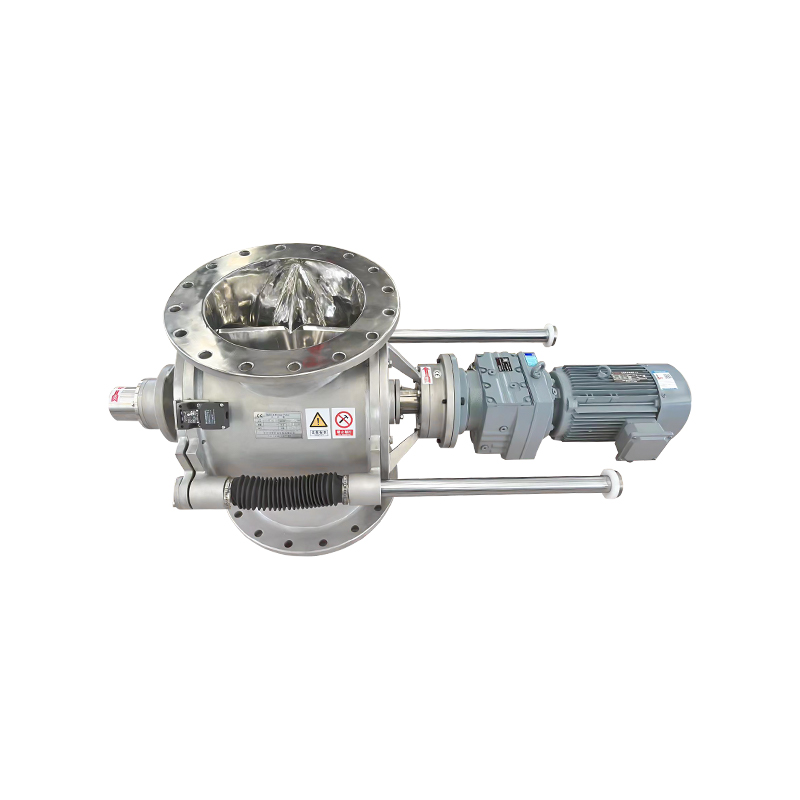

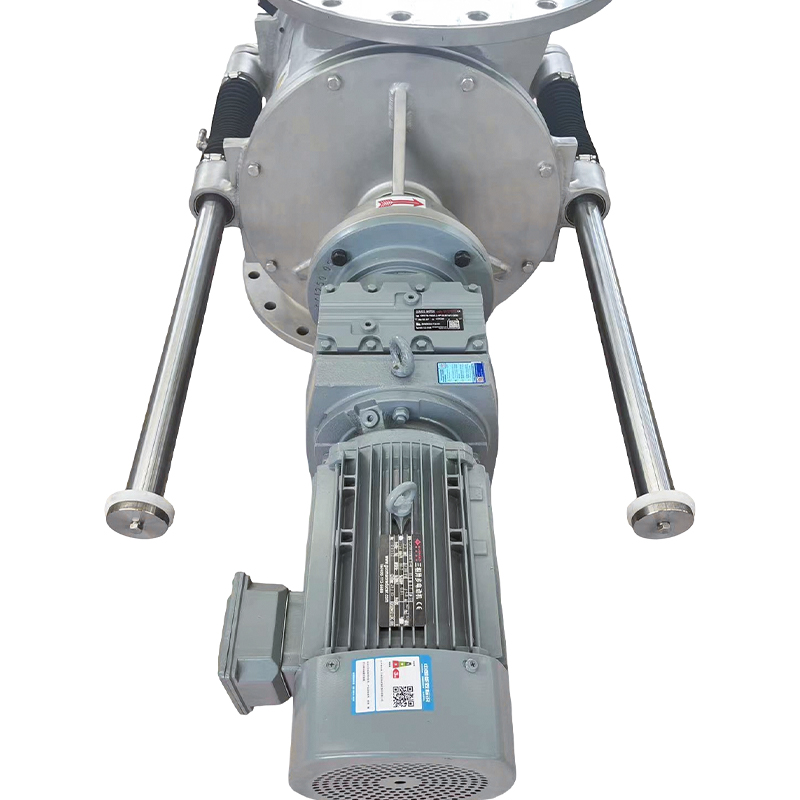

Anti-fast roterande ventil med offset inlopp och utlopp

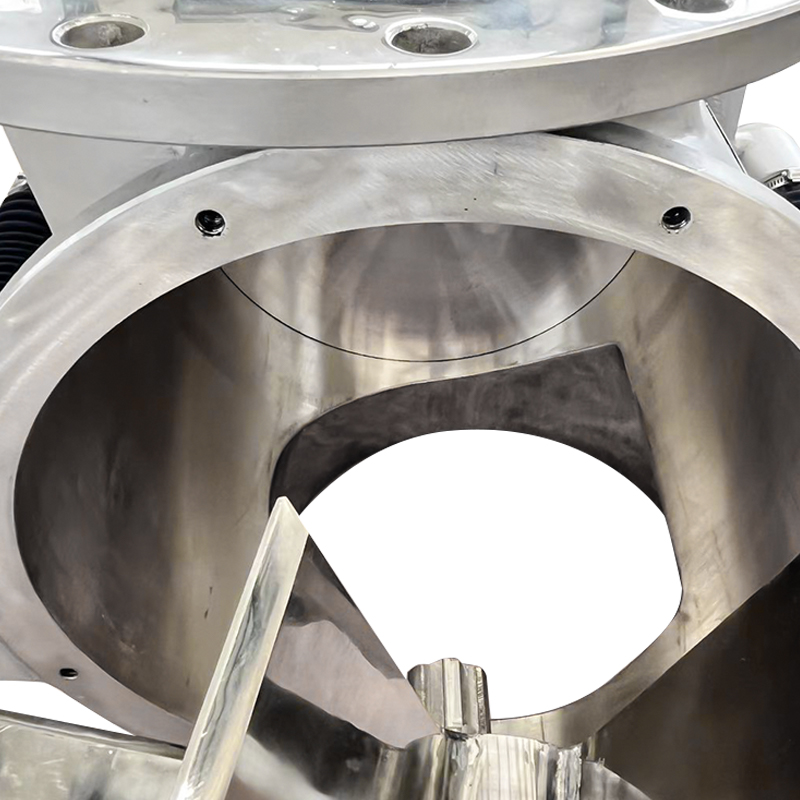

1. Inlopps/utlopps mittlinjeförskjutning

Mitten av matningsporten och mitten av utloppet är förskjutna med ett visst avstånd längs rotoraxeln (vanligtvis 1/4~1/3 av rotorns längd).

Rotorkaviteten exponeras inte för inloppet och utloppet samtidigt under rotationsprocessen, vilket bildar en segmenterad arbetsprocess av "första kompletta matning → sluten överföring → fullständig utmatning". Extremt skydd av materiell integritet
Undvik partikelklippning och krossning: Materialet överförs i den slutna kaviteten och det finns ingen skjuveffekt av rotorbladen och skalkanterna på partiklarna (materialet kläms och klipps av bladen och skalet när den symmetriska ventilen töms).

Tillämpliga material:

· Bräckliga kristaller (som mononatriumglutamat, ureagranulat)

·Puffad mat, snabbgranulat

·Katalysatorbärare, aktivt kol

· Medicinska granulat

2. Hög lufttäthetslås
Fysiskt isolera luftvägen: Eftersom inloppet/utloppet inte öppnas samtidigt bildar rotorkammaren en helt sluten lufttät kammare i överföringssektionen som helt blockerar luftflödets kortslutning.

Prestandajämförelse:

·Ventiltyp Läckagehastighet (m³/min) Tillämplig tryckskillnad (kPa)
·Standard symmetrisk ventil 0,8~1,5 < 10
·Offsetventil 0,1~0,3 ≤ 30
· Tillämpliga system:
·Pneumatisk matning av silopump, matning av fluidiserad bädd, avlastning av dammavlägsnande under tryck.

3. Noggrann dosering och fyllning
Konstant kammarvolym: Materialet har ingen extrudering eller översvämning i den slutna kammaren, och utloppsvolymen för varje kammare = geometrisk volym × materialdensitet.

Fyllnadsgrad > 95% (symmetrisk ventil endast 70~85%): Kammaren är helt i linje med inloppet under matningssteget, vilket förlänger laddningstiden.

Applikationsscenarier:

· Kvantitativt doseringssystem

·Förpackningsmaskin matning

·Reaktorkatalysatorinsprutning

4. Förbättrad anpassningsförmåga till klibbiga/lätt att överbrygga material
Ingen tvångsavlastning extrudering: Materialet släpps ut fritt i kammaren för att undvika att klibbiga material repas och binds av bladen.

Förläng matningstiden: Offset förlänger matningsfasvinkeln, så att lätta material har tillräckligt med tid att flöda in i kaviteten och minska bryggbildning.
